軟件概述

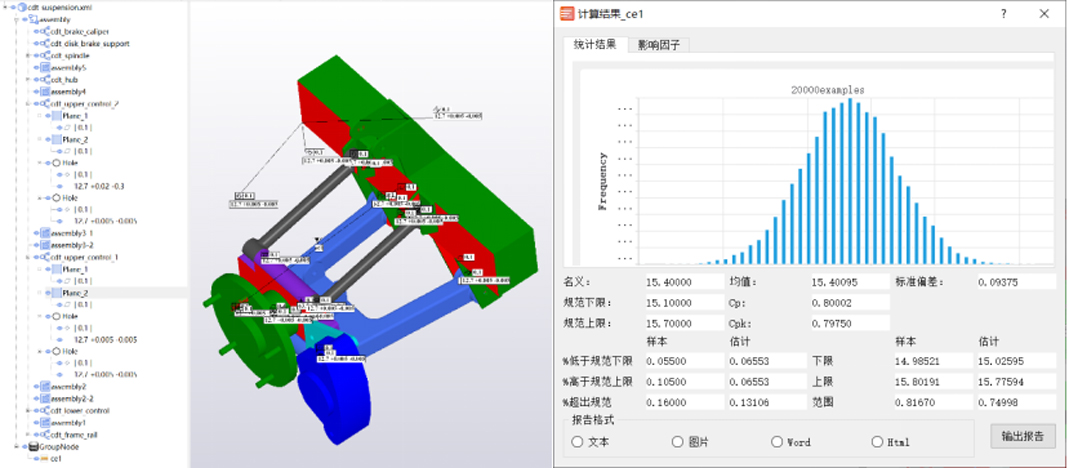

三維尺寸鏈計算與公差分析軟件TolSim以產品各類幾何精度為目標，具備幾何誤差傳遞模型，并綜合考慮零件公差、裝配順序、裝配方法以及裝配夾具等對裝配偏差影響的綜合因素，進行各環節誤差傳遞、累積和耦合分析，基于數理統計的計算方法，通過仿真產品的制造和裝配過程來預測產品的尺寸質量和偏差源貢獻因子，分析和評估裝配尺寸鏈中零部件的制造偏差和工藝偏差如何影響產品的各種“關鍵產品特性（KPC）”，提出尺寸鏈合理化修改建議。
軟件用途
1）用于驗證產品設計的合理性、驗證裝配工藝順序的合理性、驗證夾具設計的合理性、驗證附件定位安裝的合理性，快速評價不同的安裝方案以及不同安裝順序的優劣。
2）針對產品設計，在滿足產品功能、性能、外觀和可裝配性等要求的前提下，根據過程能力、制造水平、零部件匹配要求等，基于三維尺寸鏈計算，能夠合理地定義和分配零件和產品的公差，優化產品設計，以最小的成本和最高的質量制造產品；
3）產品裝配完成后，當產品的裝配尺寸不符合要求時，通過公差分析來分析制造和裝配過程中出現的問題，尋找問題的根本原因。
軟件特點
1）基于新一代產品幾何技術規范、現代裝配偏差分析理論研發；
2）基于國際標準Stp格式，支持三維零件、裝配模型的導入，中立于CAD系統；
3）基于裝配順序和GD&T規則的特征進行裝配鏈建模，利用三維空間表達和傳遞特征在公差域的變動，考慮幾何公差及其耦合關系，真實反映公差的本質屬性，分析過程更加合理、分析結果更加精確；
4）支持國產操作系統，兼容linux系統、銀河麒麟、UOS操作系統等。

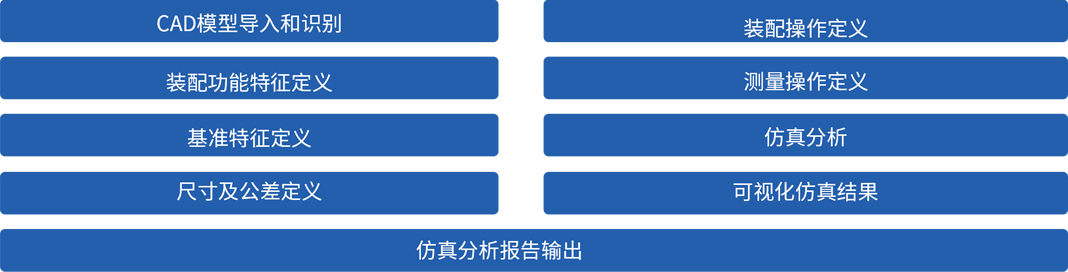

主要功能
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
